Application & Features

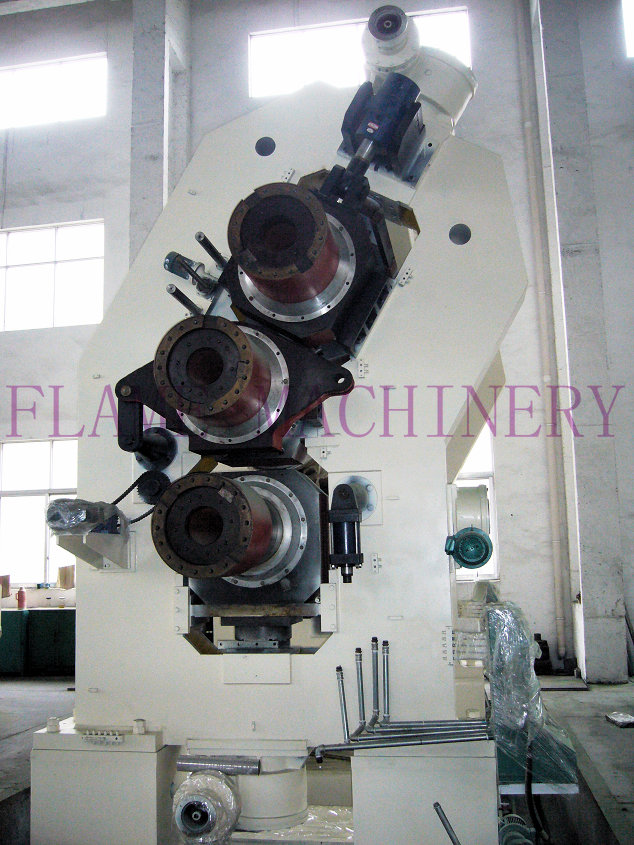

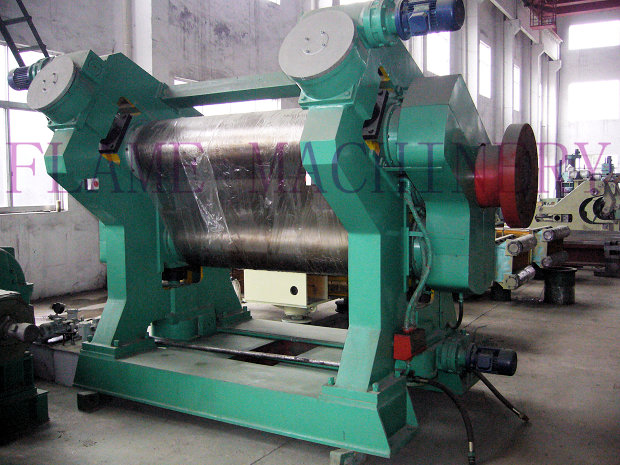

This machine is mainly used for rubber (tires, belts, fiber glue, etc) processing.
Main technical parameters
Type | XY-3Γ230ｘ630 | XY-3Γ252ｘ720 | XY-3Γ360ｘ1120 | XY-3Γ400ｘ1400 | XY-3Γ450ｘ1500 | XY-3Γ610ｘ1730 | XY-3Γ710ｘ2130 | XY-3Γ810ｘ2430 |
Roll Diameter（mm） | 230 | 252 | 360 | 400 | 450 | 610 | 710 | 810 |
The length of the roll surface（mm） | 630 | 720 | 1120 | 1400 | 1500 | 1730 | 2130 | 2430 |
Roll ratio | 1:1:1 1：1.2：1 |
1:1:1 | 1:1:1 0.733:1:1 0.733:1:0.733 | 1:1:1 1:1.383:1.383 1:1.383:1 | 1:1:1 1:1.5:1 | 1:1:1 1:1.4:1 |
1:1:1 | 1:1:1 1:1.5:1 |
The roll speed（m/min） | 0.8-8 | 2-16 | 3-20 | 3-26 | 3-26 | 6-54 | 8-50 | 2-20 |
Pitch Range（mm） | 0-7 | 0-10 | 0-10 | 0-10 | 0-10 | 0-20 | 0-20 | 0.5-25 |
Products minimum thickness（mm） | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.15 | 0.15 | 0.5 |
Product Width（mm） | 500 | 550 | 1000 | 1200 | 1400 | 1500 | 1900 | 2150 |
Motor Power（KW） | 7.5 | 22 | 55 | 55 | 75 | 132 | 185 | 220 |
Weight（KG） | 2600 | 5500 | 16000 | 17500 | 19000 | 52000 | 67000 | 94000 |
